[$] Curic Measure++ (Curic测量增强) v1.0.2

发布于 作者:

插件作者：Curic
当前版本：1.0.2
发布时间：2025.06.19
适用版本：SketchUp 2023+
适用系统：Windows & macOS
插件来源：https://gumroad.com/curic

在线下单购买

Curic Measure++是一款扩展 SketchUp 卷尺工具功能的插件。它可以轻松、快速、便捷地进行测量，以收集详细的尺寸和角度信息。该插件使用户能够高效、无缝地访问关键测量数据。

插件特点：

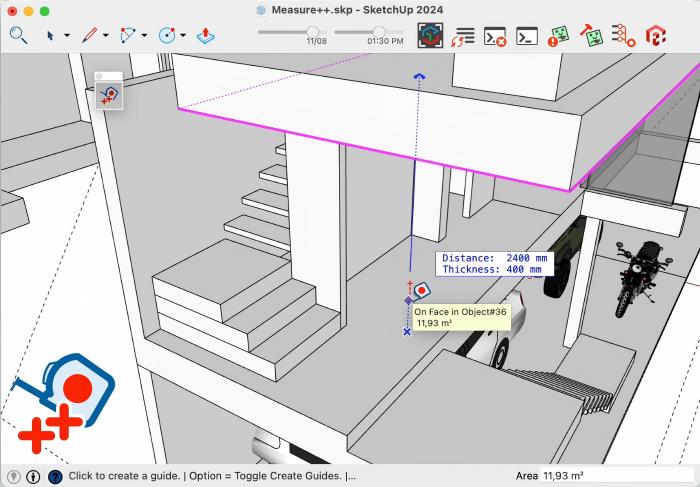

  • 双激光测量 -从一个表面向两个方向发射垂直射线，以测量到另一面的距离。适用于检查房间高度、净空空间或物体厚度（例如，墙壁、地板、面板）。

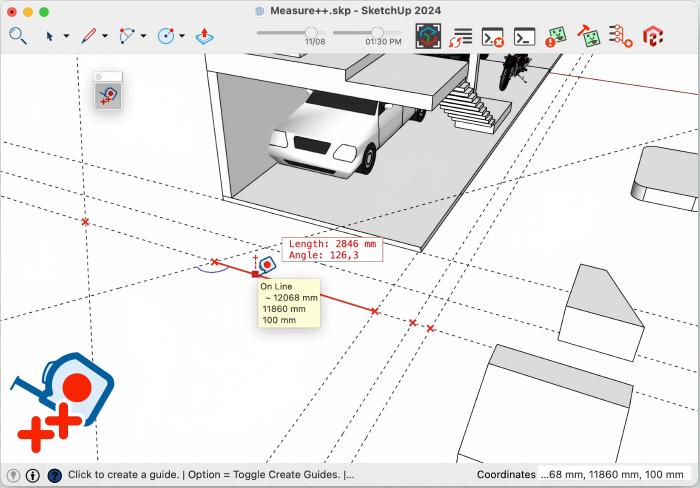

  • 辅助网格测量 -显示辅助网格之间的交叉点，并测量它们之间的距离和角度。非常适合用于测量柱网和布局线。

  • 对象信息： 即时显示对象的长度、宽度和高度。还能检测基本几何形状（如长方体、圆柱体、长杆、薄板），并相应地调整信息显示。
  • 对象间距： 检查对象到附近几何体（包括参考线、边线、面或轴）的距离 – 即使在二维视图中工作也进行了优化。

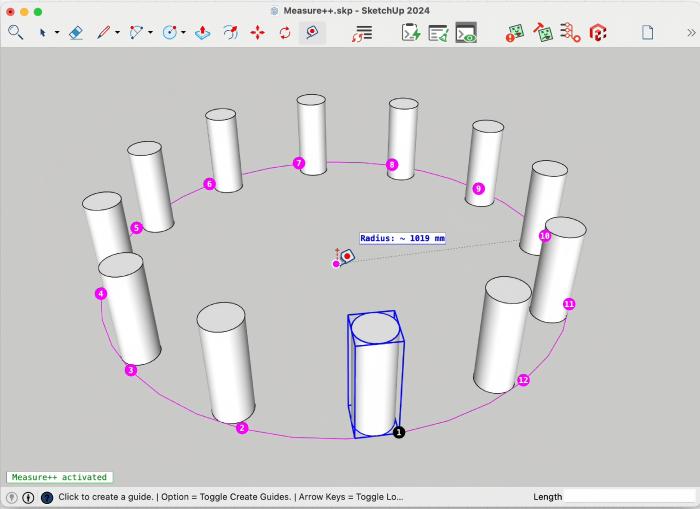

  • 阵列测量： 识别使用移动或旋转复制的对象（例如楼梯、梁、环形阵列），测量间距，检测中心点并统计实例数量。完全支持动态组件。

  • 锚点： 可将任何顶点固定为参考点。即使几何体发生移动，该坐标点仍可见并可用于后续测量。
  • 虚拟尺寸： 在两个选定的点或边线之间固定一个虚拟尺寸。这些尺寸会附着在原始几何体上并自动更新，是追踪测量的理想选择，无需在模型中添加标注线。
  • 参考平面： 从任意面创建参考平面，用以测量相对于该平面的距离和角度。
  • 边线/面间角度： 按住 Shift 键并将鼠标悬停于两条边线或两个面上，即可测量它们之间的角度。适用于检查坡度、相交面或验证对齐情况。
  • 洞口检测： 将鼠标悬停于带有矩形洞口的面（例如门或窗）上，插件会自动检测并显示其宽度和高度。
  • 弧线信息： 将鼠标悬停于弧线或圆上的顶点，即可查看关键几何数据，包括圆心点、半径和弧角。
  • 平行间距： 将鼠标悬停于面上的某条边线，可测量其到同一面上另一条边线的平行距离 – 特别适合测量楼板、楼梯或其他有边界的平面形状的宽度。
  • 坡度角度： 即时获取表面坡度的反馈（以度和百分比显示），对于屋顶、坡道和地形建模尤其有用。

技术特点：

该插件利用了 SketchUp 23 及更高版本的新增“浮动信息窗”功能，提供了全新的体验。借助浮动信息窗，插件的运行如同卷尺工具的原生功能一样流畅自然，无需为新增命令设置额外的快捷键。由于它不是 Ruby 工具，因此该插件实现了无缝且便捷的集成，使卷尺工具能够精确高效地按预期工作。

使用方法：

Curic Measure++ 设计简洁易用。只需激活一次，卷尺工具便会在您工作时自动提供额外的尺寸信息。

激活 Curic Measure++ 的方法：

点击工具栏上的 Curic Measure++ 图标。

前往 工具 (Tools) > Curic > Measure++ > 切换 Measure++ (Toggle Measure++)。

打开浮动信息窗窗口 (窗口 (Window) > 浮动信息窗 (Overlays))，然后启用 Curic Measure++。
