紫天学习星球教学:数字之维

视频作者:郭超
视频来源:原创

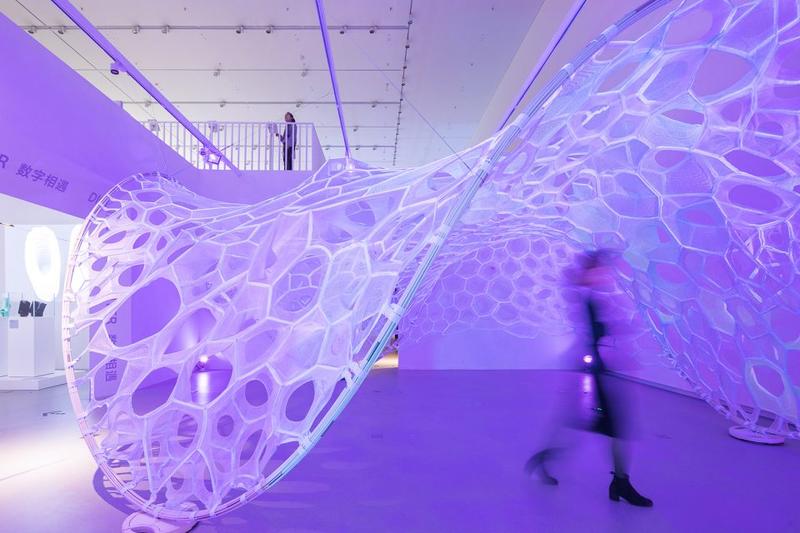

数字化是最近火热的一个字眼,这类似一个马鞍状的张拉膜孔洞模型,是一个很有趣的模型,在SU里该怎么做出来呢。
在这里有有几个方法 供大家开阔思路
首先利用F6工具栏的平滑曲线直接得到马鞍状态线条,然后利用贝茨曲线的固定段数多段线功能将它均匀分段。
这个时候有两个方法可以选择
第一个利用起泡泡的功能直接得到较为完美的曲面,然后我们要做出大小不同的网格分布,所以我这里使用细分工具的减面功能,得到我们需要的曲面。但是这里有个问题,由于网格分布问题,靠近马鞍这一圈的线条优化很不理想,很细碎,需要二次处理。这里就可以考虑第二个方法处理。
第二个方法是利用curviloft的第三个功能轮廓放样,编辑出我们需要的曲面,注意要利用小工具栏的功能编辑网格走向,最后利用细分工具的减面功能,得到我们需要的曲面,这一次的曲面网格就比较符合我们需求。我们就继续处理出孔洞。
我们先利用智能偏移(多面偏移)等偏移工具先做出中间的骨骼,然后单独成组,再用圆锥曲线或者F6工具栏的平滑曲线优化,把内部的三角面优化成各式的椭圆然后交错出我们需要的网格边界。最后利用联合推拉然后上色,一次成型。

当然这其中还有一些细节操作,都体现在视频中。
