紫天学习星球教学:指环天桥 (上部、中部、下部)

视频作者:郭超
视频来源:原创

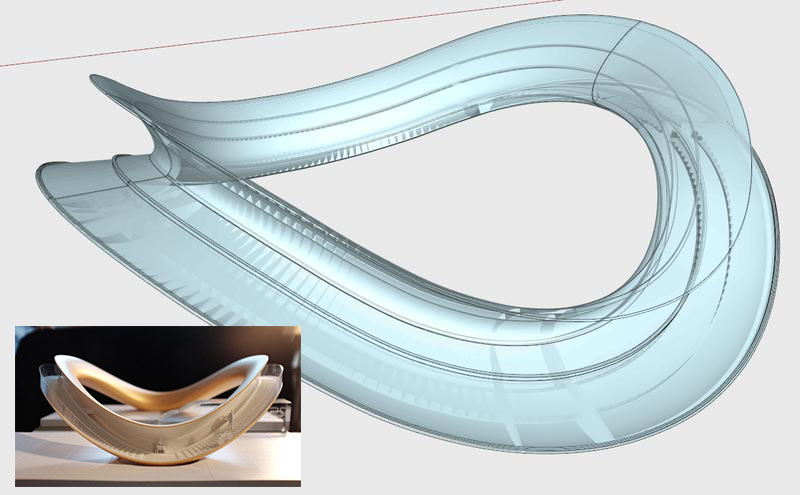

该设计为英国铁路人行天桥设计竞赛参赛作品 / XING DESIGN 行之建筑设计工作室设计

这个超级炫酷并且饱含城市温情的天桥是一个非常好的案例,可以用非常多种建模方式解构和解析,我会用几段视频作为讲解。

上部:
是对该模型的前期解析和形体解剖

整个指环天桥分为这几个主要组成部分:
1.阶梯以及配件(比如栏杆)2.无障碍通道以及配件(比如类似缆车一样的制动装置)3.外壳部分以及装饰

但是整体的结构都离不开初始的构造线,这是一个三维的抛物曲线,在SU如何准确画出来 ,这是一个难点。
我在视频中介绍和对比几个方法:形体交错,曲线优化,曲面流动。
最后选用曲面流动把对应的曲线得到,最后形成初步形体。
但是这个形体还是不够准确,那么该用怎样的方法来调整呢?这就是下集的内容了

学习星球文章地址:https://t.zsxq.com/A66aiee

中部:
是在上部已经处理出基本结构线以后,如何做出我们的需要的形体

上节课我们讲了用了路径跟随,但是这个形体还是不够准确,那么该用怎样的方法来调整呢?这里我们用直立跟随和loft都可以,但是直立跟随会出现破面的问题,所以loft更好。

然后外壳成型以后,主要问题就是楼梯部分的问题,一开始我用曲面流动,然后发现对这个楼梯的坡度走向不是一个直接的斜面,而是一个偏向于S形状的坡道,那么多种测试之后我先做出组件的阵列,然后选用了下落到面的插件,最后进细部处理。栏杆和无障碍通道的其他细节只需要用利用构造线进行曲线放样即可。
然而做到这一步之后,看着好像已经做完了,但是实际上由于我手头上没有对应的详细资料,所以我们发现由于楼梯坡度的S形状,有些楼梯不是一样大小的,这个时候直接用组件的阵列,然后选用了下落到面是达不到我们需要的精度要求,那么该怎么处理呢。这就下节课,也就是指环天桥的最后一节课的内容了。本节课细节较多,具体大家请看视频。

学习星球文章地址:https://t.zsxq.com/UrFEuNR

下部:
本集的内容是承接中部末尾的提问:如果该天桥由于坡道是S形状,那么阶梯不是每一阶都一样的尺寸,那么我们怎么处理?

上节课我们用了组件旋转并且复制然后组件下落的操作,做出每一个台阶都一样大小的楼梯。
而不同大小的楼梯流动过后由于组内坐标轴的更变,无法下落到面。这个时候就需要反向操作,先下落到面,在流动,这边的难点就出来了,怎么吧这个弧形S坡道展开,然后达到我们需要的下落曲面,这个时候就要用到纸模辅助工具插件,该插件可以直接吧对应的湖面直接展开,然后展开成平面以后,直接推拉出我们需要的展开坡道,先下落到面,然后曲面流动。
本节课细节较多,具体大家请看视频

学习星球文章地址:https://t.zsxq.com/VNrnqBQ
